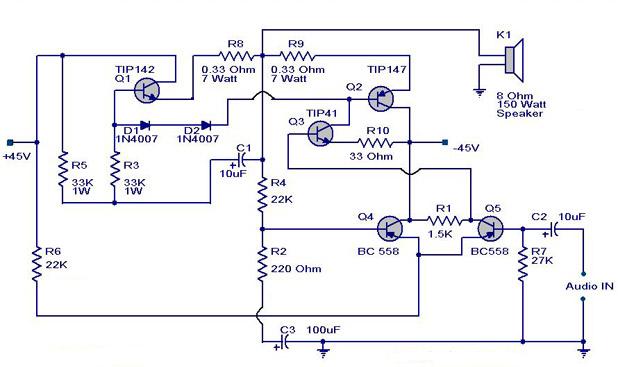

Rangkaian amplifier 150 watt diatas adalah merupakan rangkaian power amplifier yang cukup sederhana. Rangkaian ini hanya memerlukan 5 buah transistor sebagai komponen utama penguatan. Tidak ada pilihan equalizer pada rangkaian amplifier ini karena memang bisa dikatakan rangkaian ini cukup sangat sederhana, jadi jangan anda bandingkan dengan yang dijual dipasaran yang biasanya lengkap dengan berbagai macam pengaturan sound system serta equalizer. Tapi untuk menambah koleksi rangkaian anda, rangkaian ini cukup mudah dan murah untuk dibuat serta mungkin suatu saat bisa anda butuhkan sebagai penguat sinyal lemah dari rangkaian elektronika anda. Atau anda bisa juga menjadikan amplifier ini sebagai penguat sinyal frekuensi tinggi dari output rangkaian pengusir binatang dan saya jamin hasilnya sangat memuaskan.Power supply yang dibutuhkan adalah power supply dua polaritas yaitu +- 45 volt. Daya maksimal yang bisa diperoleh oleh rangkaian amplifier ini adalah berkisar 150 watt. Sebagai pengatur volume anda bisa menambahkan potensio atau variable resistor 10 Kohm secara seri pada bagian input. Gunakan Loudspeaker dengan dispasi daya 150 watt. Gunakan heatsink pada transistor-transistor driver loudspeaker atau penguat akhir seperti Q1 dan Q2.
Lihat juga rangkaian amplifier 100 watt dan 50 watt
